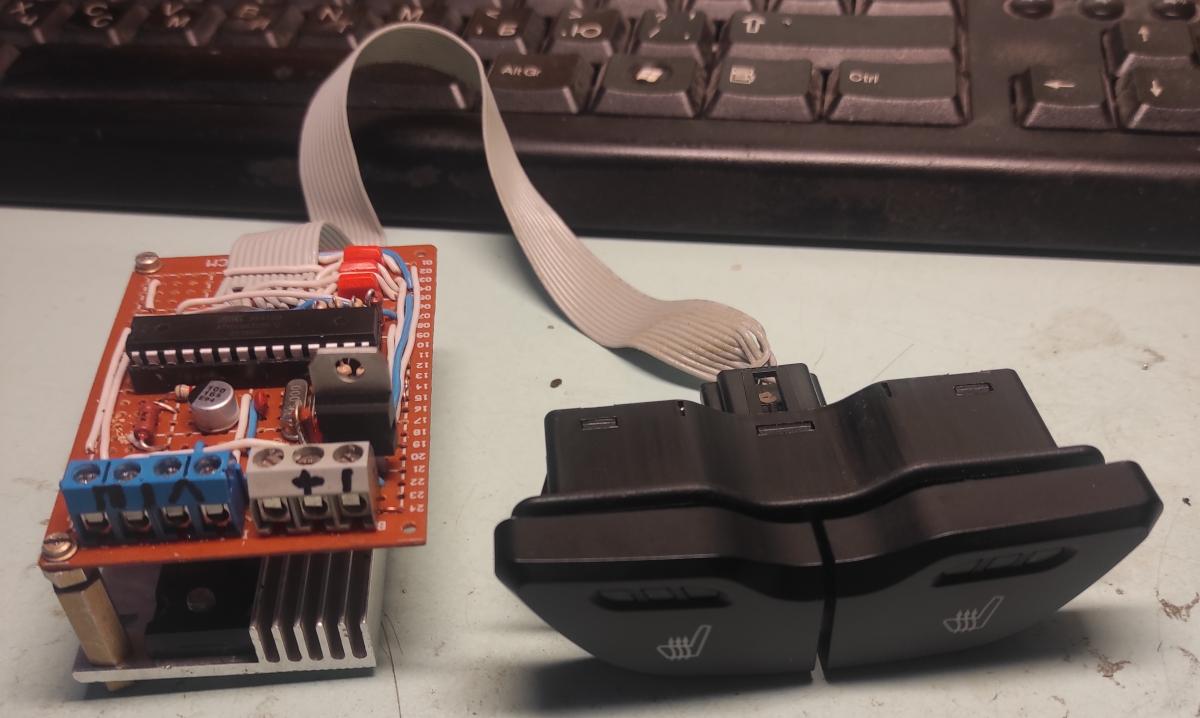

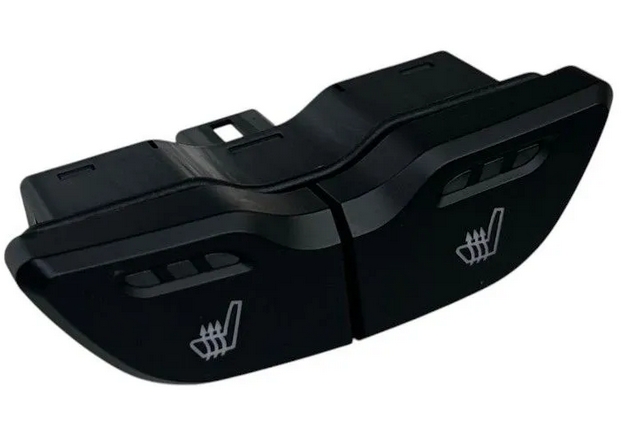

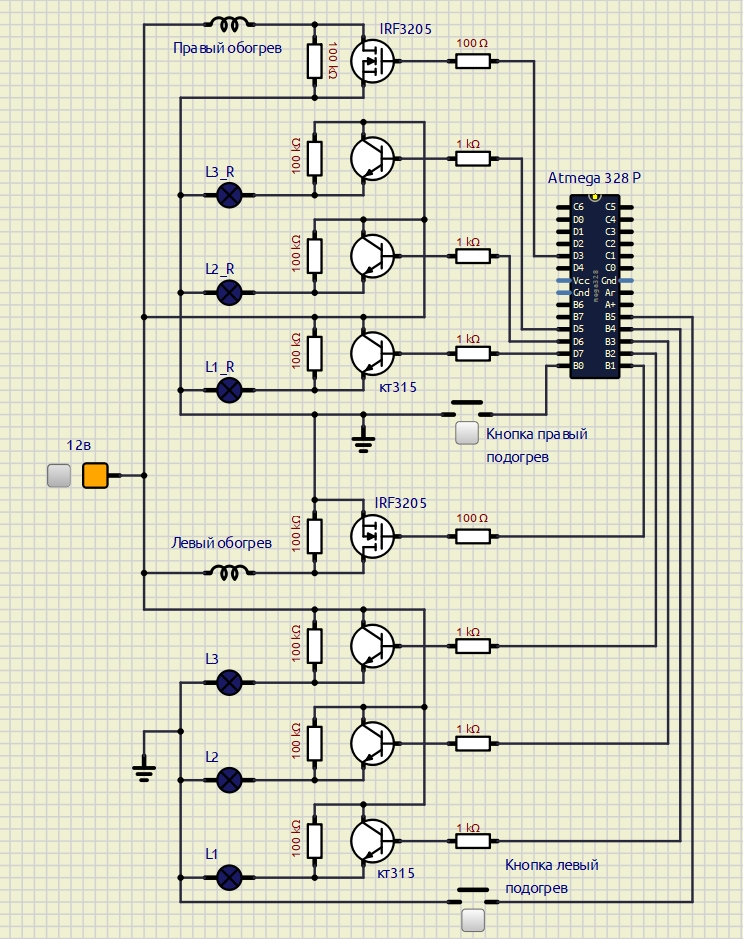

Всем доброго дня. Доделал обогрев сидений своего автомобиля Лада Веста самостоятельно. Вместо заглушек у рычага коробки передач приобрел на озоне сборку совмещенных кнопок обогрева правого и левого сиденья. Блок управления на 3 уровня мощности, автоматическое переключение от большего нагрева к меньшему. (показан на схеме ниже).
 |

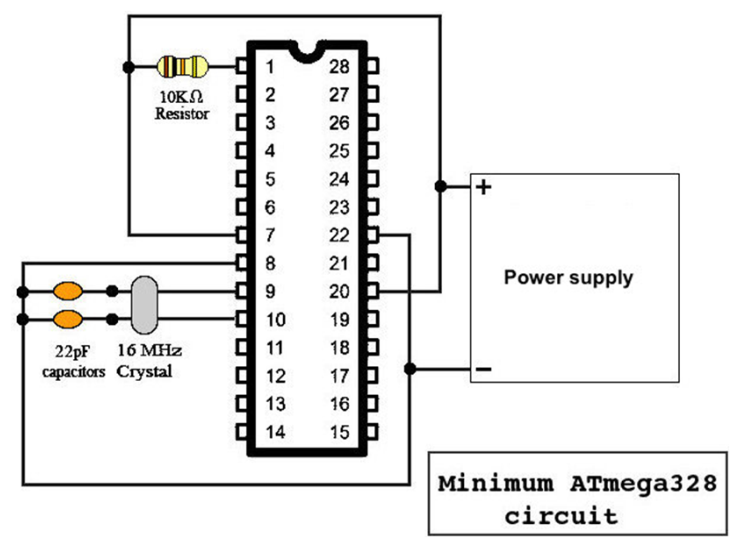

| Реализована возможность управления подогревом через сигналку, выделен пин D4 , который срабатывает при подключении на массу. Обвязка контролера выполнена по стандартной схеме, питание + 5 Вольт и выполнена на простейшем линейном стабилизаторе LM7805. |
 |
|

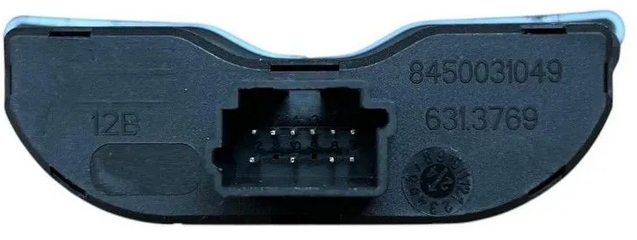

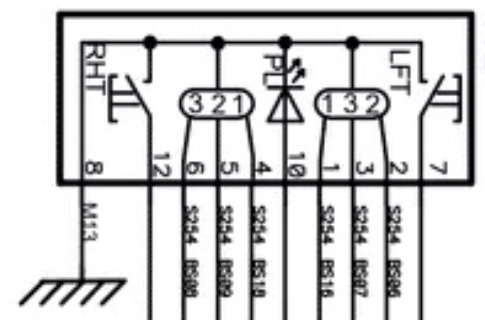

Распиновка кнопок представлена ниже на рисунке
   |

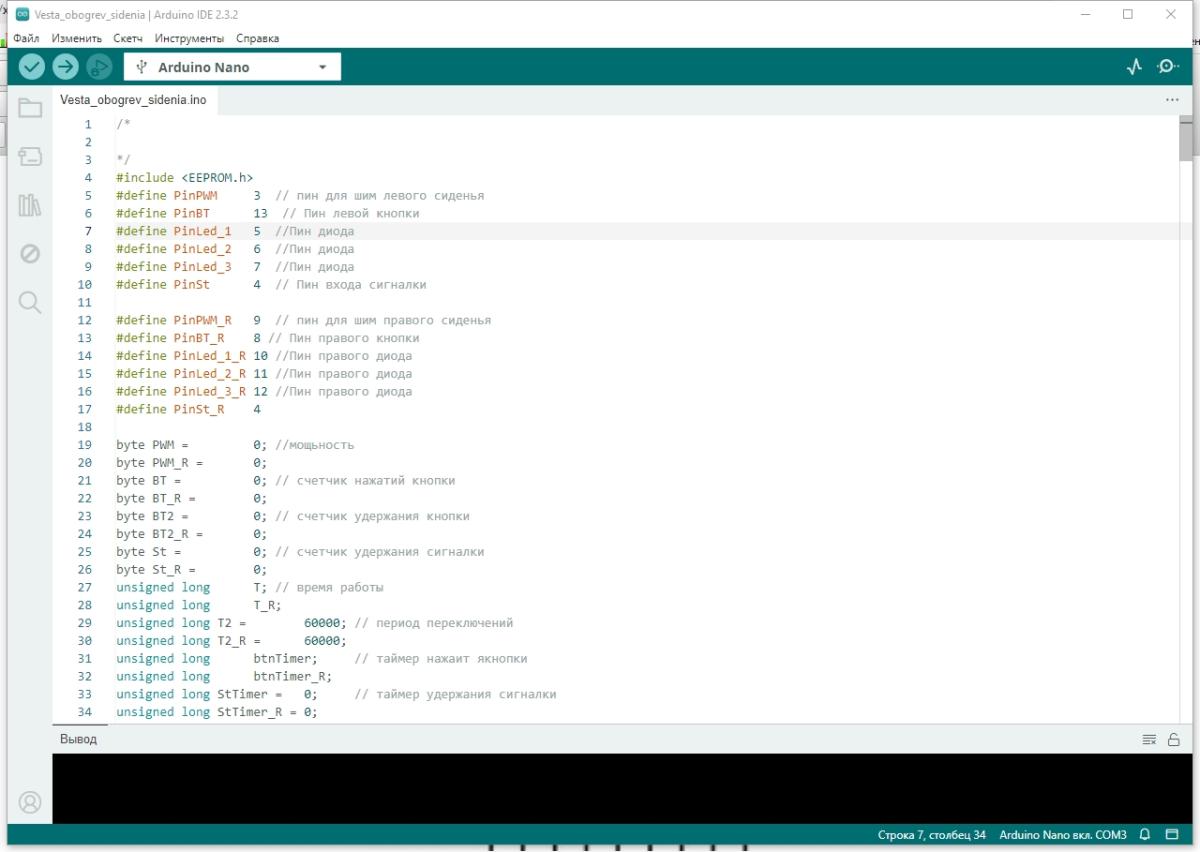

| Прошивал контроллер программой Arduino Ide |
 |
| файл прошивки *.hex приклеплен ниже. |
| Транзисторы IRF3205 расположены на небольших радиаторах |
За основу был взят материал с этой статьи https://www.drive2.ru/l/669468991726566596/?ysclid=mi71vsigsb694370128 |
